Guốc phanh là gì? Cấu tạo, nguyên lý hoạt động & dấu hiệu cần thay

Guốc phanh là chi tiết kim loại hình cung bên trong phanh tang trống, có nhiệm vụ ép má phanh vào mặt trong trống phanh để tạo lực ma sát, từ đó làm chậm và dừng bánh xe. Đây là cấu kiện cốt lõi của hệ thống phanh sau trên phần lớn xe ô tô phổ thông hiện nay.

Nhiều chủ xe biết đến phanh đĩa, nhưng ít người hiểu rõ về guốc phanh bộ phận đảm nhận vai trò hãm bánh xe trên phần lớn xe phổ thông tại Việt Nam. Bài viết này Phụ tùng ô tô Đức Duy sẽ giải thích cấu tạo, nguyên lý hoạt động và các dấu hiệu nhận biết khi guốc phanh cần được thay thế.

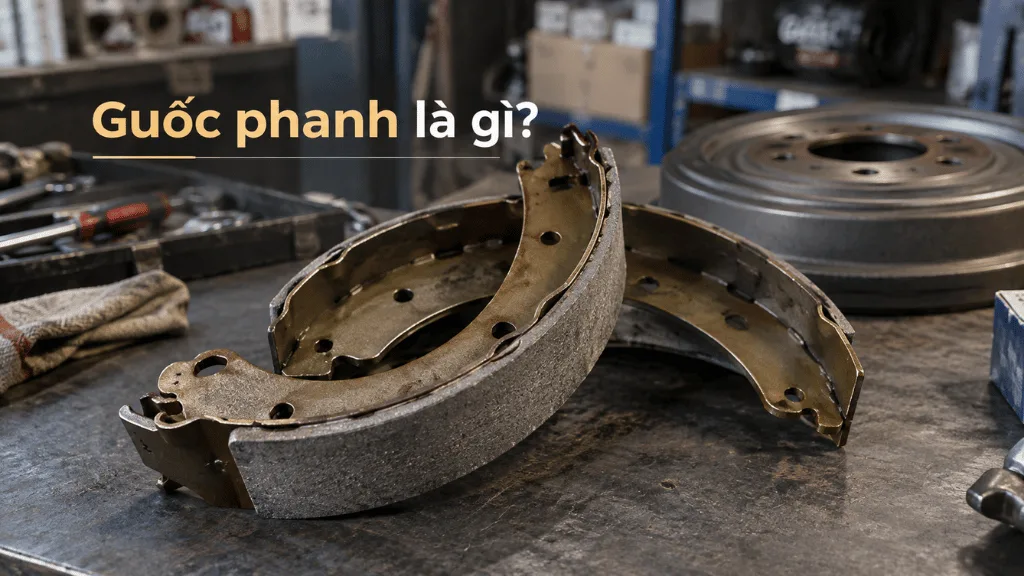

Guốc phanh là gì?

Guốc phanh (tiếng Anh: brake shoe) là chi tiết kim loại hình cung tròn, được lắp bên trong trống phanh (brake drum). Bề mặt ngoài của guốc phanh được gắn với má phanh lớp vật liệu ma sát chịu nhiệt, tạo lực hãm khi tiếp xúc với mặt trong trống phanh đang quay.

Gợi ý thêm: Má phanh ô tô là gì? Phân loại, tuổi thọ & dấu hiệu cần thay

Guốc phanh là thành phần trung tâm trong cụm phanh tang trống (drum brake) loại phanh phổ biến ở trục sau của hầu hết xe phổ thông tại Việt Nam như Toyota Vios, Honda City, Hyundai Accent, Kia Morning.

Lưu ý: Guốc phanh chỉ có mặt trong phanh tang trống. Hệ thống phanh đĩa (disc brake) sử dụng má phanh dạng phẳng (brake pad), không phải guốc phanh. Cần phân biệt rõ hai loại trước khi đặt mua phụ tùng.

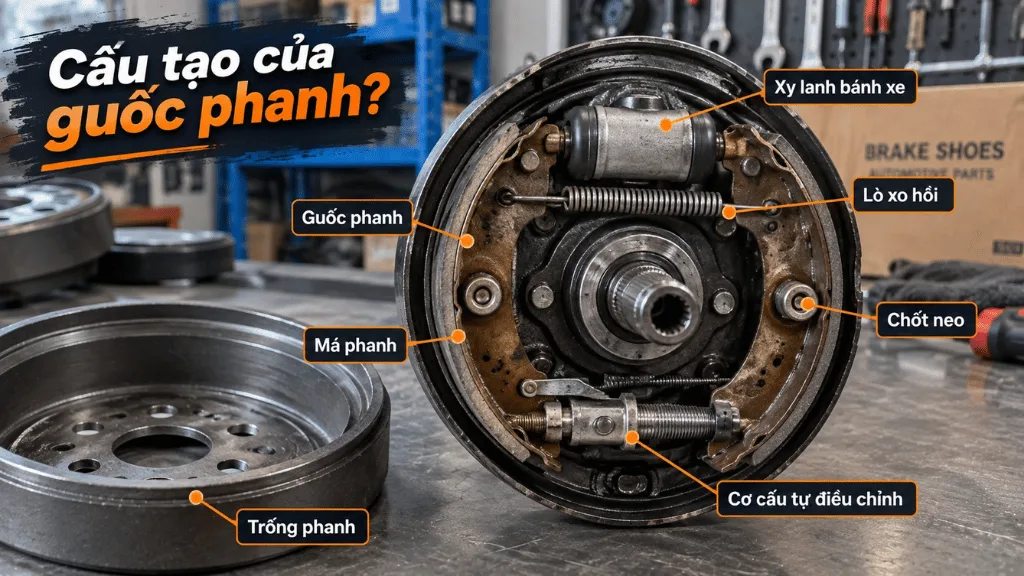

Cấu tạo của guốc phanh?

Guốc phanh không hoạt động độc lập. Nó phối hợp với nhiều chi tiết khác để tạo thành cụm phanh tang trống hoàn chỉnh.

Các thành phần chính trong bộ guốc phanh

Một cụm phanh tang trống tiêu chuẩn gồm các bộ phận sau:

Trong một cụm phanh tang trống, thường có hai guốc: guốc chủ động (leading shoe) tiếp xúc trước, tạo lực hãm lớn hơn và guốc bị động (trailing shoe) tiếp xúc sau với lực hãm nhỏ hơn.

Tóm lại: Guốc phanh là khung mang má phanh. Xy lanh bánh xe đẩy guốc bung ra, lò xo hồi kéo guốc về  cả hệ thống phối hợp tạo lực hãm chính xác và ổn định.

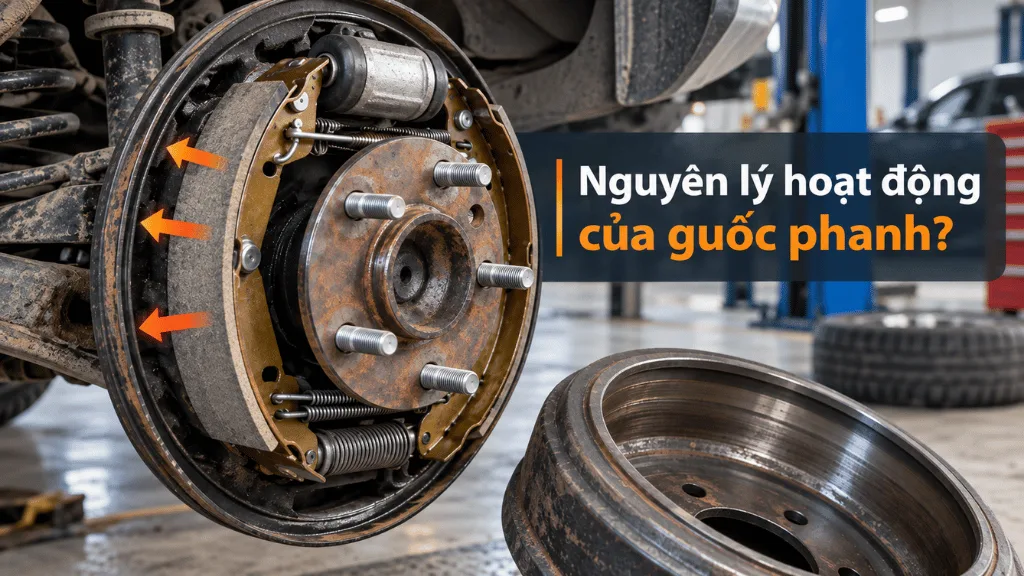

Nguyên lý hoạt động của guốc phanh?

Hiểu nguyên lý giúp chủ xe nhận biết sớm khi hệ thống phanh có vấn đề.

Cơ chế tác động khi đạp phanh

Khi đạp bàn đạp phanh, áp lực dầu phanh từ xy lanh tổng truyền đến xy lanh bánh xe bên trong mỗi cụm phanh tang trống. Xy lanh bánh xe đẩy hai đầu của cặp guốc phanh bung ra phía ngoài.

Khi guốc phanh bung ra, má phanh gắn trên bề mặt ngoài guốc tiếp xúc với mặt trong của trống phanh đang quay. Lực ma sát giữa má phanh và trống phanh tạo lực cản, làm chậm tốc độ quay bánh xe.

Khi nhả bàn đạp, lò xo hồi kéo hai guốc phanh trở về vị trí ban đầu, má phanh tách khỏi trống phanh, bánh xe quay tự do trở lại.

Quy trình 5 bước:

1. Đạp phanh → áp lực dầu tăng tức thì.
2. Xy lanh bánh xe đẩy guốc phanh bung ra.
3. Má phanh ép vào trống phanh → tạo ma sát.
4. Ma sát hãm bánh xe → xe giảm tốc hoặc dừng.
5. Nhả phanh → lò xo hồi kéo guốc về, bánh xe quay tự do.

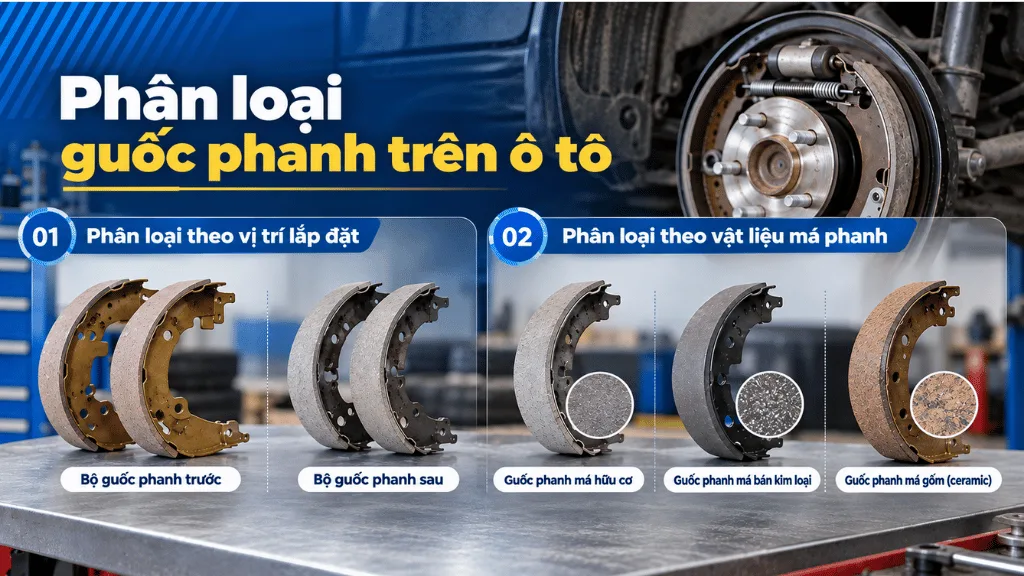

Phân loại guốc phanh trên ô tô

Bộ guốc phanh trước và sau

Phân loại theo vật liệu má phanh

• Má phanh NAO (Non-Asbestos Organic): Phổ biến nhất, êm, phù hợp xe gia đình, mòn nhanh hơn dòng kim loại.
• Má phanh bán kim loại (Semi-metallic): Chịu nhiệt tốt, tuổi thọ cao, dùng xe tải hoặc xe địa hình.
• Má phanh gốm (Ceramic): Hiệu suất cao, ít bụi, ít tiếng ồn giá thành cao hơn.

Xem thêm: Sản phẩm guốc phanh tại phụ tùng ô tô Đức Duy

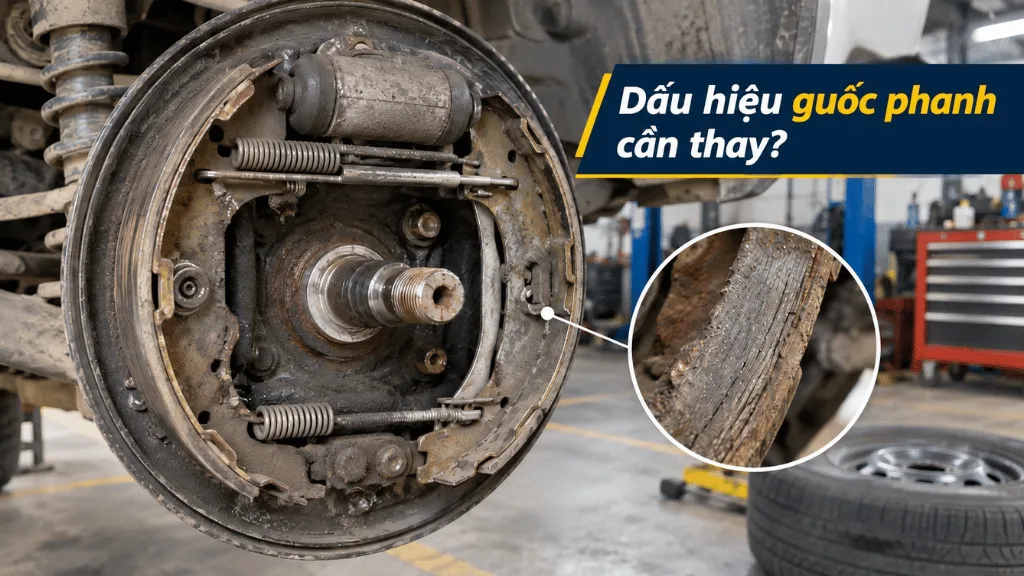

Dấu hiệu guốc phanh cần thay?

Guốc phanh là chi tiết hao mòn, cần nhận biết sớm các dấu hiệu để tránh ảnh hưởng an toàn lái xe.

Gợi ý thêm: Cách kiểm tra má phanh và các dấu hiệu mòn phanh

Checklist 7 dấu hiệu cần kiểm tra:

1. Tiếng kêu lạ khi phanh: tiếng rít, ken két hoặc tiếng cọ kim loại má phanh đã mỏng đến mức lộ kim loại guốc.
2. Xe lệch khi phanh: kéo sang một bên guốc phanh mòn không đều giữa hai bánh.
3. Bàn đạp phanh mềm hoặc phải đạp sâu hơn bình thường khe hở giữa guốc và trống quá lớn.
4. Lực phanh giảm rõ rệt xe cần quãng đường dừng dài hơn trước.
5. Đèn cảnh báo phanh sáng trên đồng hồ một số xe có cảm biến mòn tích hợp.
6. Trống phanh nóng bất thường sau khi di chuyển sờ vào mâm bánh sau thấy nóng hơn.
7. Đã di chuyển 50.000 – 80.000 km kể từ lần thay cuối (ngưỡng khuyến nghị của nhà sản xuất).

Lưu ý: Nếu nghe tiếng cọ kim loại liên tục khi phanh, cần đưa xe vào gara ngay. Chần chừ có thể dẫn đến hỏng trống phanh chi phí sửa chữa cao hơn nhiều so với chỉ thay guốc phanh.

Tham khảo thêm: Giá tham khảo bộ thắng cho ô tô

Guốc phanh khác phanh đĩa như thế nào?

Tham khảo thêm tổng quan về các loại phanh trong bài: Bộ thắng ô tô là gì?

Chu kỳ kiểm tra và thay guốc phanh?

Không có con số cứng nhắc áp dụng cho mọi xe vì tuổi thọ guốc phanh phụ thuộc vào tần suất phanh, điều kiện đường, chất lượng phụ tùng và thói quen lái xe.

• Kiểm tra định kỳ: Mỗi 20.000 – 30.000 km hoặc theo lịch bảo dưỡng xe.
• Xem xét thay thế: Khi độ dày má phanh còn dưới 2 – 3 mm (đo tại gara có thiết bị).
• Thay theo cặp: Nên thay cả hai bánh cùng trục để đảm bảo lực phanh đều, tránh xe bị lệch.

Lưu ý khi chọn mua guốc phanh ô tô?

• Đúng thông số kỹ thuật: Kích thước guốc phải khớp với trống phanh và model xe. Tra cứu theo số khung VIN hoặc catalog phụ tùng.
• Chọn thương hiệu rõ nguồn gốc: Ưu tiên phụ tùng có nguồn gốc rõ ràng, phân phối chính hãng tại Việt Nam.
• Kiểm tra bảo hành: Guốc phanh là chi tiết an toàn không mua hàng không rõ xuất xứ để tiết kiệm ngắn hạn.
• Thay đồng bộ: Nếu trống phanh cũng đã mòn, nên thay cả hai cùng lúc để đảm bảo hiệu suất tổng thể.

Xem danh sách guốc phanh và phụ tùng phanh chính hãng tại cửa hàng Phụ tùng ô tô Đức Duy

Câu hỏi thường gặp về guốc phanh ô tô?

Guốc phanh và má phanh khác nhau như thế nào?

Guốc phanh là khung kim loại hình cung. Má phanh là lớp vật liệu ma sát được gắn lên bề mặt guốc. Khi nói “thay má phanh” trong bối cảnh phanh tang trống, thực tế thường có nghĩa là thay cả cụm guốc phanh lẫn má phanh gắn trên đó.

Guốc phanh có thể tự thay tại nhà không?

Về mặt kỹ thuật có thể, nhưng cần dụng cụ chuyên dụng và kinh nghiệm. Vì liên quan trực tiếp đến an toàn phanh, khuyến nghị nên thay tại gara có thợ lành nghề để đảm bảo lắp đặt đúng kỹ thuật và điều chỉnh khe hở chính xác.

Xe có thể tiếp tục chạy nếu guốc phanh đã mòn không?

Không nên. Guốc phanh mòn quá mức làm giảm nghiêm trọng lực phanh, tăng nguy cơ tai nạn. Ngoài ra, nếu để guốc phanh mòn đến lớp kim loại, trống phanh sẽ bị xước và hỏng theo chi phí sửa chữa tăng đáng kể.

Giá guốc phanh ô tô khoảng bao nhiêu?

Giá guốc phanh thay đổi theo hãng xe, model xe và thương hiệu phụ tùng. Giá có thể thay đổi theo thời gian và tình trạng thị trường. Liên hệ Phụ tùng ô tô Đức Duy để nhận báo giá chính xác theo xe của bạn.

Thay guốc phanh có cần thay trống phanh không?

Không phải lúc nào cũng cần. Nếu trống phanh còn trong giới hạn mài cho phép, chỉ cần thay guốc phanh là đủ. Tuy nhiên, nếu trống phanh bị nứt, méo hoặc mòn quá giới hạn kỹ thuật, cần thay đồng bộ cả hai.

Tóm lại

Hãy liên hệ đội ngũ kỹ thuật của Công ty TNHH Thương mại Phụ tùng Ô Tô Đức Duy (Phụ tùng Car) để được hỗ trợ các thông tin về sản phẩm hoặc các kỹ thuật liên quan.
