Hệ thống phanh ô tô: Phân loại, cấu tạo phanh đĩa và phanh tang trống

Hệ thống phanh ô tô gồm hai loại phổ biến: phanh đĩa và phanh tang trống. Phanh đĩa tản nhiệt tốt, cho lực phanh mạnh, thường dùng ở bánh trước. Phanh tang trống có kết cấu kín, chi phí thấp, hay dùng ở bánh sau xe phổ thông. Dù dùng loại nào, việc kiểm tra và thay phanh đúng chu kỳ là điều bắt buộc để đảm bảo an toàn.

Bài viết này Phụ tùng ô tô Đức Duy phân tích rõ ràng từng loại phanh, so sánh ưu nhược điểm và cung cấp thông tin giá tham khảo thực tế tại thị trường Việt Nam.

Hệ thống phanh ô tô là gì?

Định nghĩa và vai trò

Hệ thống phanh ô tô (Brake System) là tổng hợp các bộ phận cơ khí và thủy lực có nhiệm vụ làm chậm tốc độ hoặc dừng hẳn phương tiện khi cần thiết, đồng thời giữ xe đứng yên khi đỗ. Đây là hệ thống an toàn chủ động quan trọng nhất trên mỗi chiếc xe.

Đọc thêm: Má phanh ô tô là gì? Phân loại, tuổi thọ & dấu hiệu cần thay

Nguyên lý chung: khi tài xế đạp pàn phanh, lực tác động được khuếch đại qua trợ lực phanh và xi-lanh tổng, sau đó truyền áp suất dầu đến từng bánh xe để tạo ma sát, chuyển hóa động năng thành nhiệt năng, làm xe giảm tốc.

Tóm tắt: Theo tiêu chuẩn kỹ thuật ô tô, hệ thống phanh phải đủ khả năng dừng xe từ tốc độ 80 km/h xuống 0 trong khoảng cách không quá quy định. Đây là lý do bảo dưỡng phanh đúng chu kỳ không phải tùy chọn đó là nghĩa vụ an toàn.

Các bộ phận chính của hệ thống phanh?

Một hệ thống phanh hoàn chỉnh gồm các thành phần phối hợp chặt chẽ với nhau:

• Bàn đạp phanh: điểm khởi đầu của toàn bộ chuỗi tác động lực.
• Trợ lực phanh (Brake Booster): khuếch đại lực đạp giúp tài xế phanh dễ dàng hơn.
• Xi-lanh tổng (Master Cylinder): chuyển đổi lực cơ học thành áp suất dầu phanh.
• Đường ống và dầu phanh: truyền áp suất từ xi-lanh tổng đến từng bánh xe.
• Cụm phanh tại bánh xe: có thể là phanh đĩa hoặc phanh tang trống tùy từng vị trí bánh.
• Má phanh (Brake Pad / Guốc phanh): bộ phận trực tiếp tạo ma sát để làm chậm hoặc dừng xe.

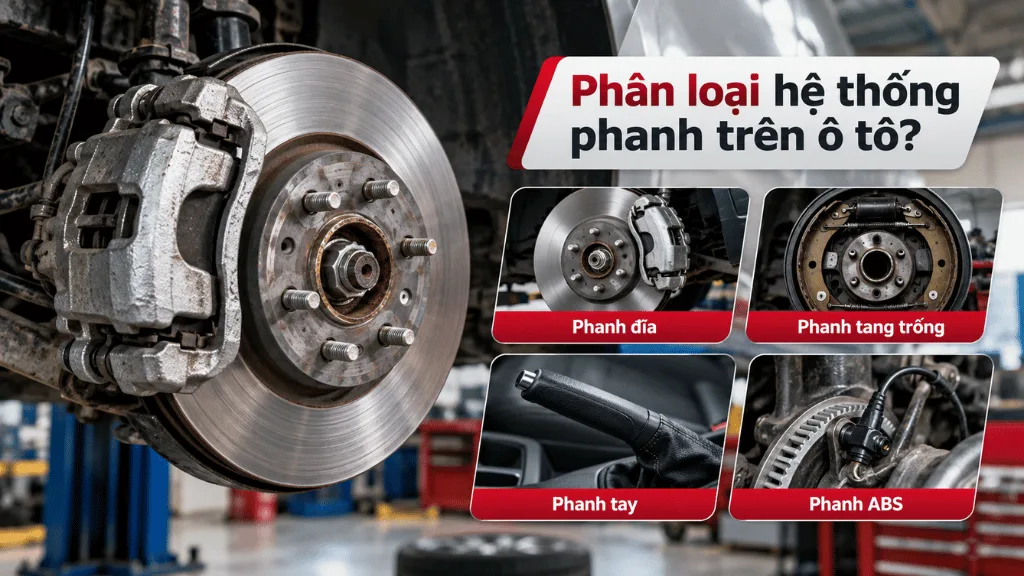

Phân loại hệ thống phanh trên ô tô?

Phanh đĩa là gì? (Disc Brake)

Phanh đĩa là loại phanh sử dụng một đĩa kim loại gắn vào trục bánh xe. Khi phanh, má phanh kẹp vào hai mặt của đĩa tạo ra ma sát. Loại này tản nhiệt tốt, hiệu quả cao và được lắp phổ biến ở bánh trước hầu hết các dòng xe hiện đại.

Phanh tang trống (Drum Brake)

Phanh tang trống sử dụng trống phanh hình trụ gắn vào bánh xe. Khi phanh, guốc phanh ép ra ngoài tiếp xúc với mặt trong của trống tạo ma sát. Thiết kế kín giúp tránh bụi bẩn, chi phí sản xuất thấp phổ biến ở bánh sau các xe phổ thông và xe tải nhẹ.

Phanh tay (Parking Brake)

Phanh tay (còn gọi là phanh đỗ xe) có chức năng giữ xe đứng yên khi dừng đỗ. Trên xe hiện đại, phanh tay điện tử (EPB) đang dần thay thế loại cơ học truyền thống. Phanh tay hoạt động độc lập với hệ thống phanh thủy lực chính.

Phanh ABS – Công nghệ hỗ trợ

Hệ thống chống bó cứng phanh (ABS – Anti-lock Braking System) không phải là loại phanh riêng biệt mà là công nghệ hỗ trợ. ABS ngăn bánh xe bị khóa cứng khi phanh gấp, giúp tài xế giữ được khả năng lái trong tình huống khẩn cấp. ABS hoạt động phối hợp với cả phanh đĩa lẫn phanh tang trống.

Lưu ý: Xe được trang bị ABS không có nghĩa là phanh ngắn hơn trong mọi tình huống ABS giúp xe vẫn lái được khi phanh gấp, nhưng không làm ngắn quãng đường phanh trên đường khô. Hiểu đúng giúp chủ xe sử dụng xe an toàn hơn.

Cấu tạo phanh đĩa ô tô chi tiết?

Phanh đĩa hiện là loại phanh phổ biến nhất trên xe con tại Việt Nam. Hiểu rõ cấu tạo giúp chủ xe nhận biết dấu hiệu hư hỏng sớm và tránh sự cố bất ngờ.

Các bộ phận của phanh đĩa?

• Đĩa phanh (Rotor): đĩa kim loại tròn gắn trực tiếp vào moay bánh xe, quay cùng bánh. Vật liệu thường là gang xám hoặc thép. Có hai dạng: đĩa đặc và đĩa thông gió (có rãnh hoặc lỗ để tản nhiệt).
• Má phanh (Brake Pad): tấm ma sát gắn trong giá đỡ piston, ép vào hai mặt đĩa khi phanh. Má phanh là bộ phận hao mòn nhanh nhất, cần thay định kỳ.
• Kẹp phanh / Caliper: bộ phận chứa piston thủy lực, giữ và điều khiển má phanh kẹp vào đĩa. Có hai loại: caliper cố định (fixed caliper) và caliper trượt (sliding caliper).
• Piston thủy lực: nhận áp suất dầu phanh từ xi-lanh tổng và đẩy má phanh ép vào đĩa.
• Giá đỡ caliper (Bracket): khung kim loại giữ cụm caliper và má phanh cố định so với thân xe.

Nguyên lý hoạt động của phanh đĩa

Khi tài xế đạp bàn đạp phanh, áp suất dầu từ xi-lanh tổng truyền qua đường ống đến piston trong caliper. Piston đẩy má phanh ép chặt vào hai mặt đĩa phanh đang quay. Lực ma sát giữa má phanh và đĩa chuyển đổi động năng của bánh xe thành nhiệt, làm bánh xe và xe giảm tốc.

Khi nhả bàn đạp, áp suất dầu giảm, lực đàn hồi của vòng cao su xi-lanh kéo piston về vị trí ban đầu, má phanh tách khỏi đĩa.

Tóm tắt: Đĩa phanh thông gió (có rãnh hoặc lỗ) tản nhiệt hiệu quả hơn đĩa đặc, phù hợp xe cần phanh gấp thường xuyên (đường đèo, xe tải). Tuy nhiên, chi phí thay thế cao hơn.

Cấu tạo phanh tang trống chi tiết?

Mặc dù phanh đĩa chiếm ưu thế ở bánh trước, phanh tang trống vẫn được dùng phổ biến ở bánh sau nhiều dòng xe phổ thông tại Việt Nam nhờ chi phí thấp và độ bền ổn định trong điều kiện bình thường.

Các bộ phận của phanh tang trống

• Trống phanh (Drum): hình trụ rỗng bằng gang hoặc thép, gắn và quay cùng bánh xe. Mặt trong trống là bề mặt ma sát với guốc phanh.
• Guốc phanh (Brake Shoe): tấm cong gắn lớp má phanh, khi được đẩy ra sẽ tiếp xúc với mặt trong của trống. Mỗi cụm phanh tang trống có hai guốc: guốc sơ cấp và guốc thứ cấp.
• Xi-lanh bánh xe (Wheel Cylinder): piston thủy lực bên trong đẩy hai guốc ép ra hai phía khi nhận áp suất dầu.
• Lò xo hồi vị: kéo guốc phanh về vị trí ban đầu khi nhả phanh, tránh ma sát thường xuyên khi không phanh.
• Mâm phanh (Backing Plate): tấm kim loại cố định, là giá đỡ cho toàn bộ cơ cấu guốc phanh và xi-lanh bánh xe.
• Cơ cấu tự điều chỉnh: tự bù khoảng cách khi má phanh hao mòn, giúp duy trì hành trình đạp phanh ổn định.

Cấu tạo guốc phanh (phanh guốc) chi tiết?

Nguyên lý hoạt động của phanh tang trống?

Khi đạp phanh, áp suất dầu từ xi-lanh tổng truyền đến xi-lanh bánh xe, đẩy hai guốc phanh ép ra ngoài tiếp xúc với mặt trong của trống đang quay. Ma sát giữa má phanh trên guốc và mặt trong trống tạo lực cản, làm giảm tốc độ quay của bánh xe.

Lò xo hồi vị kéo guốc trở về ngay khi áp suất dầu giảm. Thiết kế kín của cụm phanh tang trống bảo vệ má phanh khỏi bụi đường và nước, nhưng cũng là nguyên nhân khiến nhiệt sinh ra khó thoát hơn phanh đĩa.

Lưu ý: Phanh tang trống nếu dính nước (qua vũng nước sâu) có thể bị giảm hiệu quả tạm thời. Đây là hiện tượng bình thường sau vài lần phanh nhẹ, nước sẽ bị tản ra và phanh phục hồi. Không nên phanh gấp ngay sau khi qua nước sâu.

So sánh phanh đĩa vs phanh tang trống?

Bảng dưới đây tổng hợp các điểm khác biệt chính giúp chủ xe và chủ gara dễ dàng so sánh và đưa ra quyết định phù hợp.

Tóm tắt: Nhiều xe hiện đại dùng phanh đĩa cả 4 bánh để tối ưu an toàn. Xe phổ thông hay dùng phanh đĩa bánh trước và phanh tang trống bánh sau để cân bằng chi phí và hiệu quả.

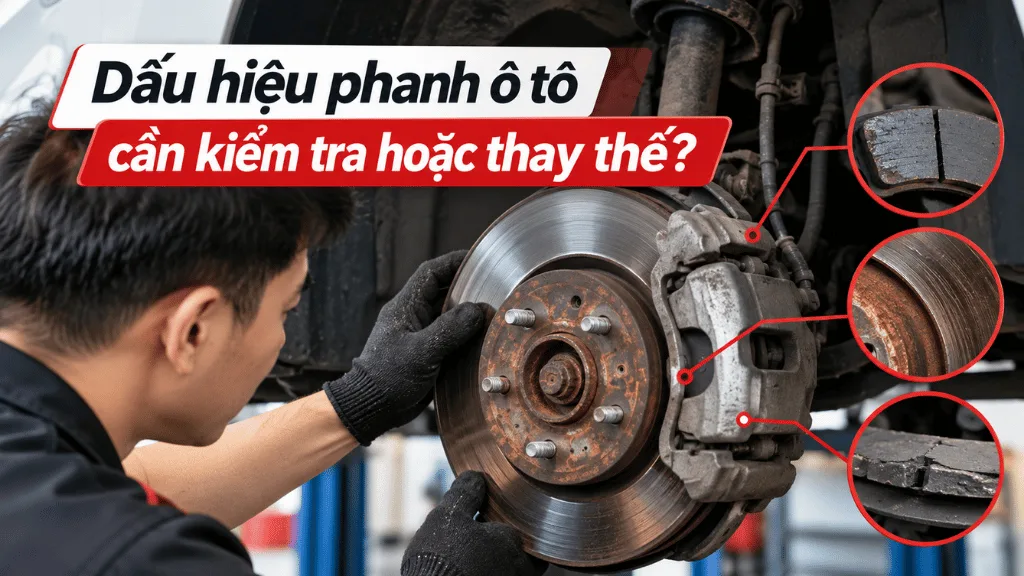

Dấu hiệu phanh ô tô cần kiểm tra hoặc thay thế

Nhận biết sớm các dấu hiệu bất thường giúp tránh hư hỏng nặng và tai nạn đáng tiếc. Dưới đây là những biểu hiện phổ biến nhất:

Xem thêm: Hướng dẫn cách kiểm tra má phanh ô tô và dấu hiệu cần thay

Giá phanh ô tô và chi phí thay thế tham khảo?

Lưu ý: Giá dưới đây là mức tham khảo tại thị trường Việt Nam tính đến thời điểm cập nhật bài viết. Giá thực tế có thể thay đổi tùy hãng xe, xuất xứ phụ tùng (OEM/OES/AM) và đơn vị sửa chữa. Liên hệ trực tiếp để nhận báo giá chính xác.

Xem thêm: Bảng giá cụ thể tại bài viết Giá bộ thắng xe ô tô

Mua phụ tùng phanh ô tô ở đâu uy tín?

Khi mua phụ tùng phanh, điều quan trọng nhất là đảm bảo đúng mã phụ tùng cho từng dòng xe và chọn nguồn hàng có xuất xứ rõ ràng. Thị trường hiện có ba cấp độ phụ tùng phổ biến:

• Phụ tùng OEM (Original Equipment Manufacturer): sản xuất cùng nhà máy lắp ráp xe gốc, chất lượng cao nhất, giá cao nhất.
• Phụ tùng OES (Original Equipment Supplier): do nhà cung cấp chính thức cho hãng xe sản xuất, chất lượng tương đương OEM, giá dễ chịu hơn.
• Phụ tùng AM (Aftermarket): hàng thay thế từ nhà sản xuất độc lập, giá thấp, chất lượng dao động. Cần chọn thương hiệu uy tín có kiểm định.

Tiêu chí chọn nơi mua phụ tùng phanh ô tô:

• Có thông tin đầy đủ về xuất xứ, mã phụ tùng, bảo hành.
• Có đội ngũ tư vấn kỹ thuật tra mã phụ tùng theo đúng dòng xe, năm sản xuất.
• Cho đổi trả nếu phụ tùng không phù hợp.
• Không bán hàng trộn lẫn giữa hàng chính hãng và hàng không rõ nguồn gốc.

Phụ tùng ô tô Đức Duy (phutungcar.com) là đơn vị chuyên cung cấp phụ tùng và linh kiện ô tô, hỗ trợ tra mã phụ tùng theo dòng xe, có chính sách đổi trả rõ ràng.

📞 Hotline: 0347.475.899
💬 Zalo: TỔNG KHO PHỤ TÙNG

♪   TikTok: Phụ tùng ô tô Đức Duy

🛒 Xem danh mục phụ tùng phanh ô tô — Liên hệ để nhận bảng giá mới nhất hoặc đăng ký tư vấn miễn phí.

Câu hỏi thường gặp về hệ thống phanh ô tô?

Xe ô tô có mấy loại phanh?

Phổ biến nhất là hai loại: phanh đĩa (disc brake) và phanh tang trống (drum brake). Ngoài ra còn phanh tay (parking brake) và hệ thống hỗ trợ ABS. Hầu hết xe con hiện nay dùng phanh đĩa ở bánh trước và phanh tang trống hoặc phanh đĩa ở bánh sau.

Bao lâu nên thay má phanh một lần?

Không có mốc thời gian cố định vì độ mòn phụ thuộc vào thói quen lái xe, địa hình và chất lượng má phanh. Thông thường, má phanh trước của xe con cần thay sau 20.000 – 50.000 km. Nên kiểm tra má phanh mỗi 10.000 km hoặc khi có tiếng kêu bất thường khi phanh.

Phanh đĩa hay phanh tang trống tốt hơn?

Không có câu trả lời tuyệt đối, mỗi loại phù hợp với mục đích khác nhau. Phanh đĩa cho hiệu quả và tản nhiệt tốt hơn, phù hợp bánh trước và xe hiệu suất cao. Phanh tang trống bền trong điều kiện bình thường, chi phí thấp, phù hợp bánh sau xe phổ thông. Nhiều xe dùng kết hợp cả hai.

Dấu hiệu nào cho thấy đĩa phanh cần thay?

Cần thay đĩa phanh khi: bề mặt đĩa có vết rãnh sâu, độ dày đĩa dưới mức tối thiểu ghi trên đĩa, bàn đạp phanh rung khi phanh (dấu hiệu đĩa cong vênh), hoặc đĩa có vết nứt. Kiểm tra định kỳ tại gara sẽ giúp phát hiện sớm.

Thay phanh ô tô mất bao lâu?

Thay má phanh thông thường mất khoảng 30 – 60 phút mỗi bánh tại gara có thiết bị chuyên dụng. Nếu cần thay đĩa phanh cùng lúc, thời gian có thể kéo dài hơn. Tốt nhất nên đặt lịch trước để tránh chờ lâu.

Có thể tự thay phanh ô tô tại nhà không?

Về mặt kỹ thuật, những người có kỹ năng và dụng cụ phù hợp có thể thay má phanh tại nhà. Tuy nhiên, hệ thống phanh liên quan trực tiếp đến an toàn tính mạng. Nếu không chắc chắn về quy trình hoặc không có cầu nâng an toàn, nên mang xe đến gara chuyên nghiệp.

Kết luận

Hệ thống phanh ô tô là nền tảng của an toàn chủ động. Dù xe dùng phanh đĩa, phanh tang trống hay kết hợp cả hai, điều quan trọng nhất là kiểm tra định kỳ và thay thế đúng lúc trước khi phát sinh sự cố.
